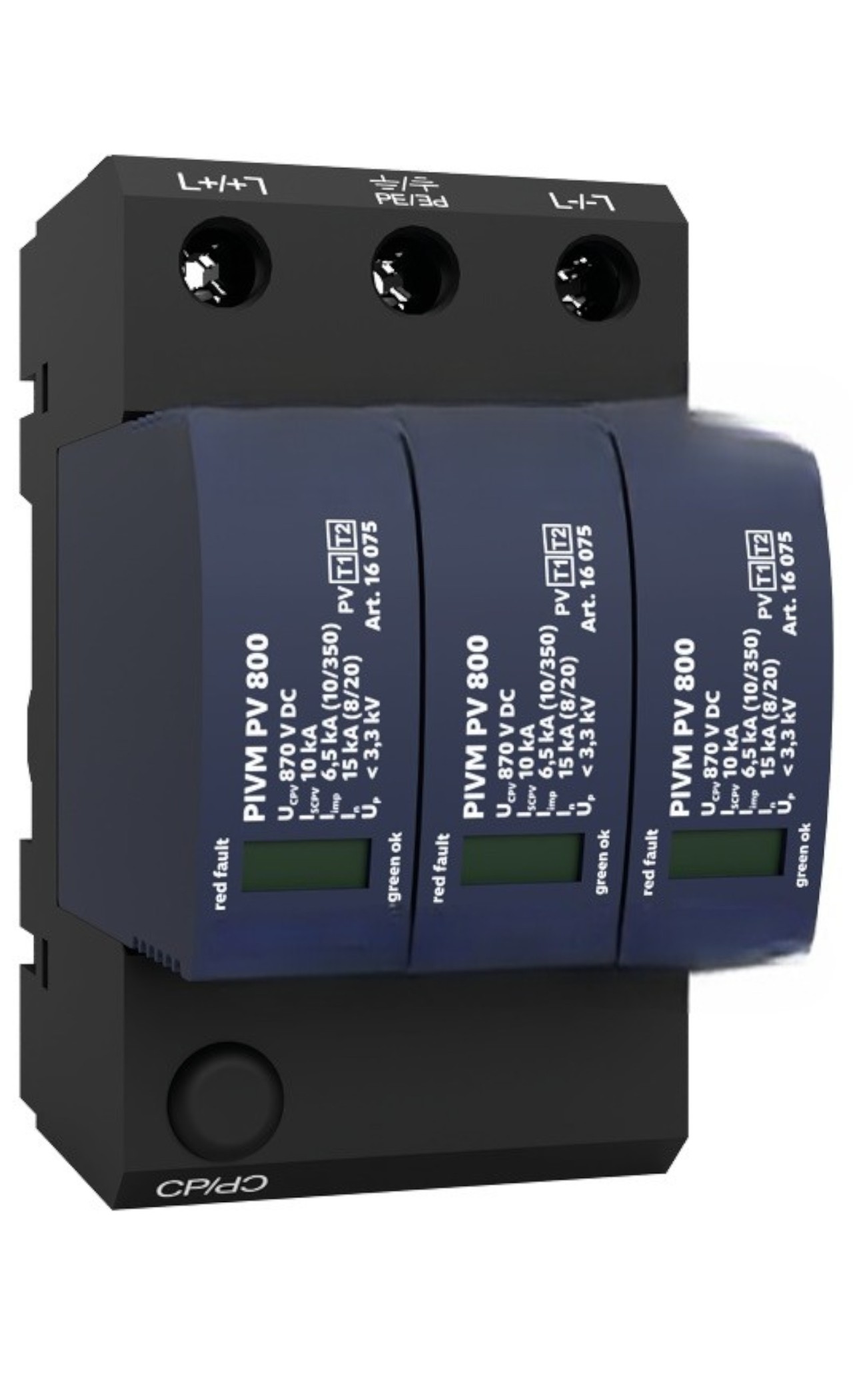

Typ 1+2 PV SPD | Y-anslutning | Ingen säkerhetskopiering | LPL III - IV

Direct-Strike kapabelt skydd för PV-matriser-när utrymme och avstånd är begränsat.

Dessa blixtnedslag och överspänningsarpresterare (typ 1+2) är specialbyggda för DC-sidan av fotovoltaiska system som använder ett externt blixtskyddssystem (LPS) men kan inte upprätthålla det nödvändiga separationsavståndet "s." Enheterna kombinerar kapacitet av typ 1 för blixtimulströmmar med undertryckning av typ 2 för att skydda växelriktare, strängar och DC -samlingar.

Y-anslutning för robust, feltolerant drift.

En Y-typanslutning gör arbetsledarna mer motståndskraftiga mot jordfel, vilket hjälper till att stabilisera PV DC-nätverket i krävande jordningsförhållanden och blandade potentialmiljöer.

Integrerad säkerhet-ingen säkerhetskopieringssäkring krävs.

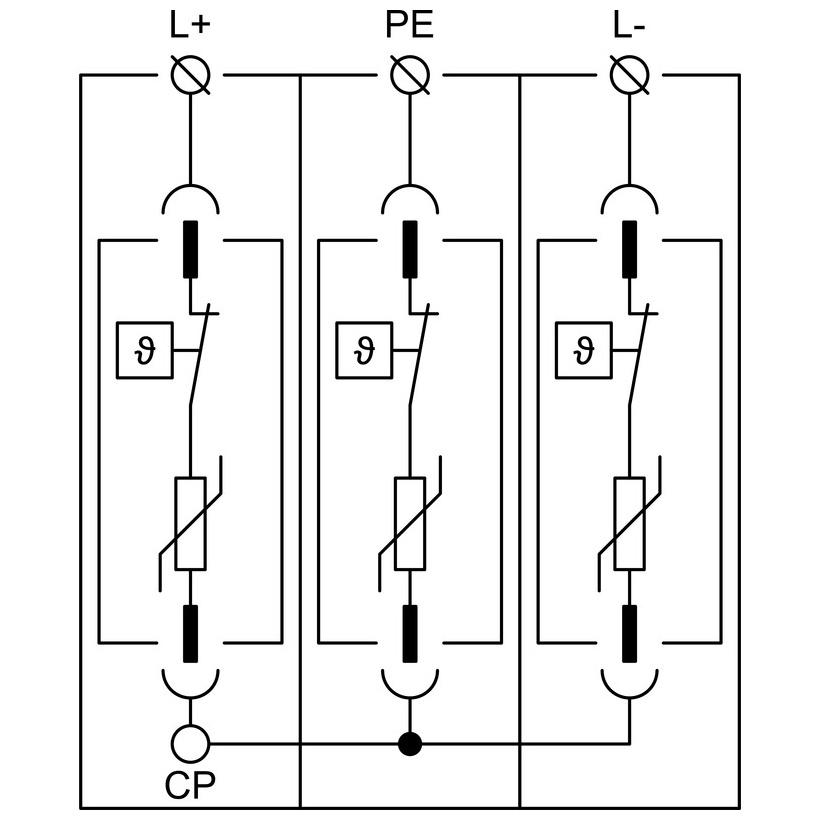

Varje varistor sektor mellan L+, L– och PE är utrustad med en intern termisk frånkoppling. På varistornas livslängd (överhettning) reser bortkopplingarna för att avbryta DC-strömmen och ge tydlig felindikation. Den speciella frånkopplingskonstruktionen möjliggör installation utan separat säkerhetskopiering, förenkla samordningen och spara utrymme.

Omfattande PV -systemskydd.

Genom att säkerställa ekvipotentialbindning av positiva och negativa samlingar minskar dessa arresterare skadliga övergående överspänningar från atmosfäriska utsläpp - inklusive direkta blixtnedslag till PV -systemet - såväl som att byta händelser. De är lämpliga för blixtskyddsnivåer LPL III och IV, som täcker majoriteten av taket och C & I -distributioner.

Service- och övervakningsalternativ.

M-indikation: avtagbar moduldesign (plug-in) för snabb ersättning och minimerad driftstopp.

DS -indikation: Kontakt för fjärrövervakning för status signalering till PLC/SCADA/larmreläer.

Typiska applikationer

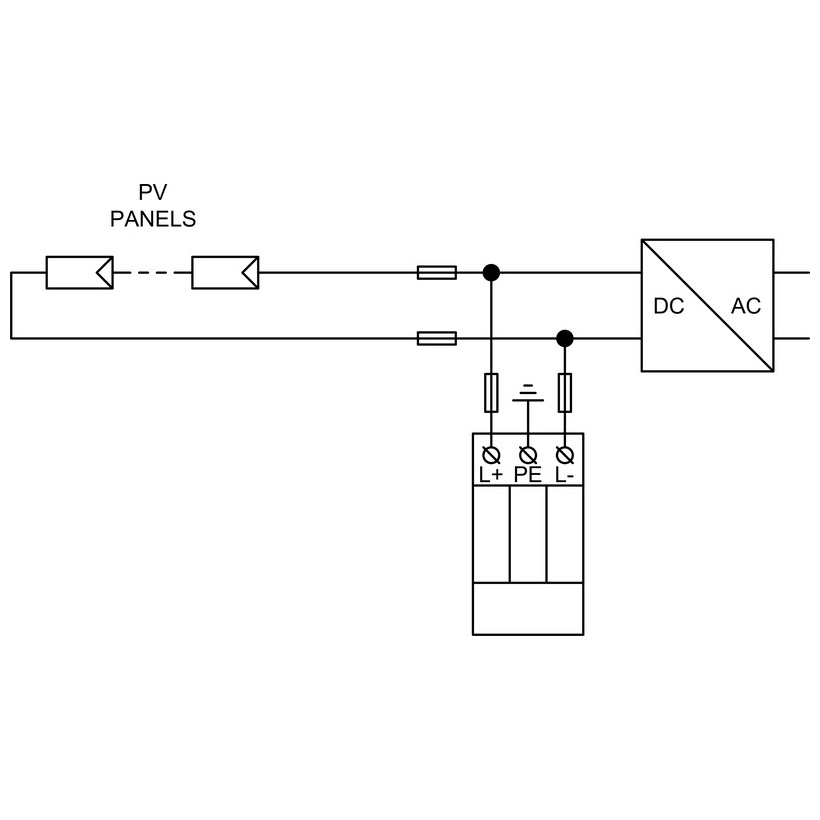

PV Combiner/Re-Combiner-lådor och inverterare DC-ingångar där separationsavståndet "s" inte är möjligt

Tak- och kommersiella/industriella anläggningar utrustade med extern LPS

Eftermontera projekt som söker samordnad typ 1+2-skydd utan att lägga till säkerhetskopieringssäkringar

Nyckelfunktioner med en överblick

Typ 1 + 2 PV SURGE ARRESTER (Lightning Impulse + Surge Suppression)

Y-anslutning-resistent till jordfel av arbetsledare

Interna termiska kopplingar på L+, L–, PE; DC nuvarande avbrott på fel

Ingen säkerhetskopiering som krävs tack vare specialkopplingskonstruktion

För PV DC -sida med extern LPS när separationsavståndet "S" inte observeras

Lämplig för LPL III - IV

Alternativ: M = avtagbar modul, DS = fjärrövervakning
