Är gjutna fallbrytare i allmänhet lämpliga för AC eller DC?

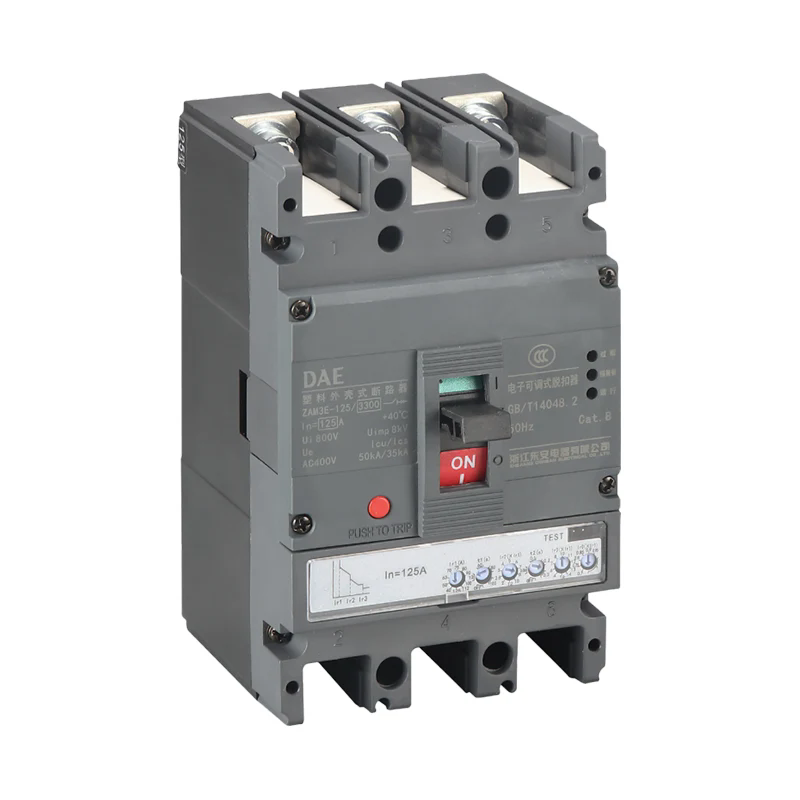

Gjutna fallströmbrytare, även kända som enhetstypsbrytare, har alla komponenter förseglade i ett plasthölje. Hjälpkontakter, utsläpp av undervolage och shuntutsläpp är ofta modulära. Gjutna fallströmbrytare avbryter automatiskt strömmen när strömmen överskrider resinställningen.Zhejiang Dong'an Electric Co., Ltd. erbjudandenDC MCCBSochAC McCBSav olika specifikationer. Låt oss ta en titt på dem.

Designändamål och mainstream -tillämpningar av gjutna fallströmbrytare

En gjuten fallbrytare (MCCB) är en elektrisk anordning som används för överbelastning och kortslutningsskydd. Dess kärndesign är baserad på egenskaperna hos växlande ström (AC), vilket resulterar i enOch MCCB. Skälen är följande:

1. Bågsläckningsmekanism Anpassningsbarhet: AC -ström har periodiska nollkorsningar, vilket gör bågar benägna att naturligt släckning. Bågens släckkammarstruktur för en gjuten fallbrytare är optimerad för denna egenskap.

2. Mainstream Market-efterfrågan: Över 90% av de globala kraftsystemen drivs av AC (med hänvisning till IEC 60898-standarden), så tillverkare prioriterar att utveckla AC-specifika modeller. 3. Kostnad och standardisering: AC -brytare tillverkas i stor skala, är billigare och uppfyller allmänna elektriska standarder (såsom UL 489 och GB 14048.2).

Specialfunktioner i DC -applikationer och förbättringslösningar

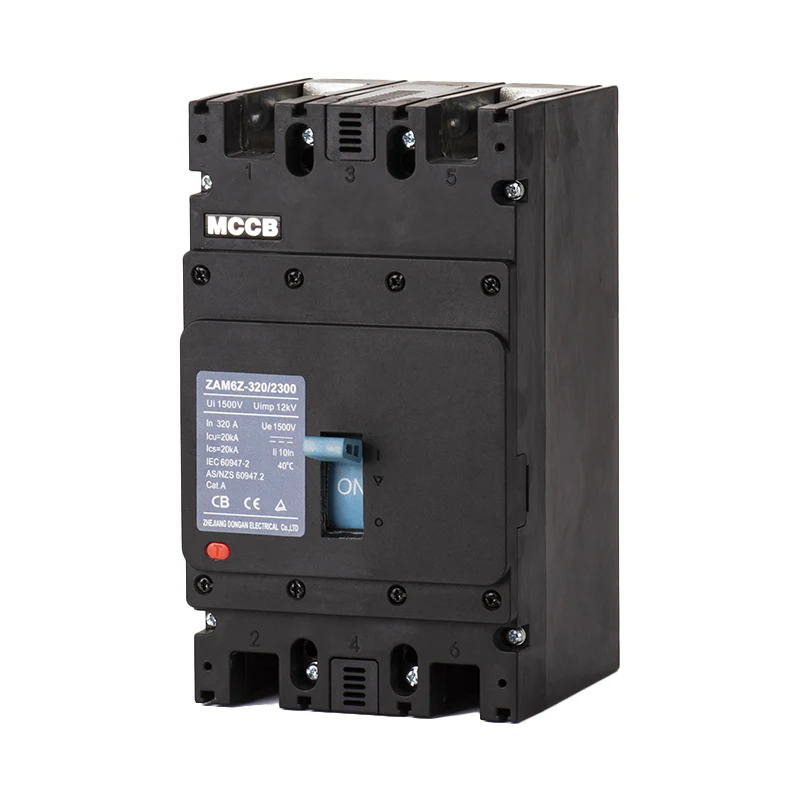

Även om gjutna fallströmbrytare främst är utformade för AC -applikationer, kan de anpassas för DC -applikationer, ellerDC MCCBS, genom följande förbättringar:

1. Förbättrad bågsläckningskapacitet: DC -bågar har ingen naturlig nollövergång, vilket kräver magnetisk bågsläckning eller segmenterade rutnätkonstruktioner. Till exempel kan ABB: s TMAX DC -serie avbryta DC -kretsar upp till 750V.

2. Polaritetsmarkering och brytningskapacitet: DC -brytare kräver tydligt markerade positiva och negativa terminaler, och deras brytkapacitet är i allmänhet lägre än för jämförbara AC -modeller.

3. Typiska applikationsscenarier:

- Fotovoltaiska kraftproduktionssystem (DC 1000V och nedan)

- Rail Transit (DC 1500V Traction Power Supply)

- Energilagringsbatteriskydd (som CATL: s dedikerade DC MCCB för energilagringsskåp).

Nyckelvalsparametrar och överväganden

Användare bör jämföra följande indikatorer baserat på deras faktiska behov:

1. Spänningsnivå: AC 400V/690V vs. DC 250V/750V (vanliga industriella standarder).

2. Avbrottskapacitet: avbrottskapaciteten för enDC MCCBär vanligtvis 50% -60% av den för enOch MCCB.
