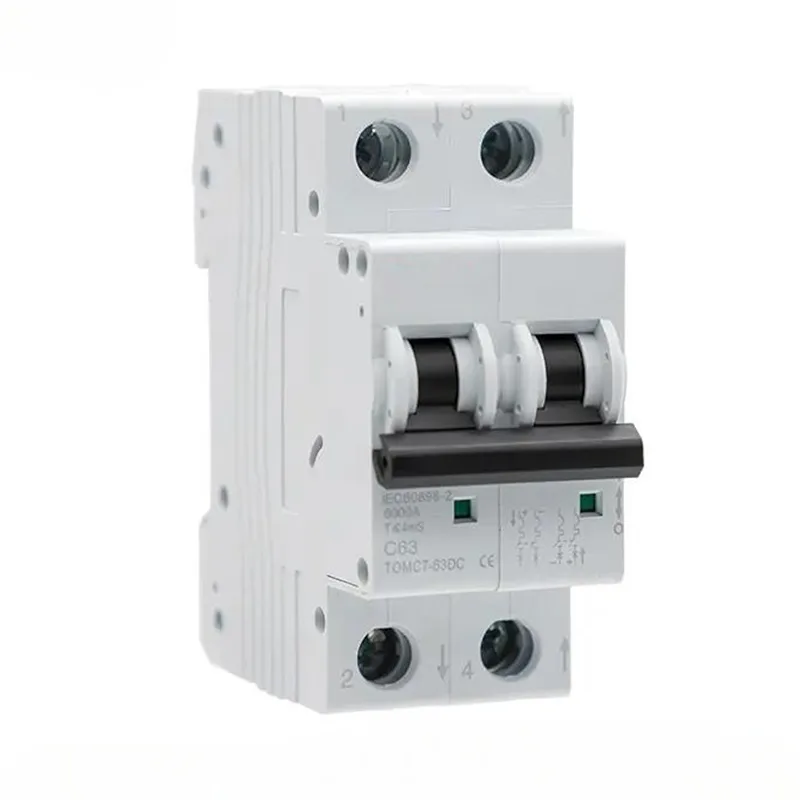

DNB1Z-63 miniatyr DC-brytare

DNB1Z-63 miniatyr DC-brytare, tillverkad av den kinesiska tillverkaren Greenwatt, är lämplig för DC-kraftfördelning i fotovoltaiska och andra applikationer: 250 V (1P), 800 V (2/3P) och 1200 V (4P). Denna produkt har släckning av bågen och nuvarande begränsande funktioner, vilket snabbt avbryter fel. Våra produkter är tillverkade av högkvalitativa material och är lätt tillgängliga att köpa.
Höjd: ≤ 2000 meter
Driftstemperatur: -25 till +40 ° C (24 -timmars genomsnitt: ≤ +35 ° C).

Skicka förfrågan

Produktbeskrivning

Vår DNB1Z-63 miniatyr DC-brytare är designad för DC-kraftfördelning, särskilt för solceller på solenergi. Den är klassad för driftsspänningar upp till 250 V DC (1P), 800 V DC (2P och 3P) och 1200 V DC (4P). Dess dedikerade bågsläckande och nuvarande begränsande system avbryter snabbt DC-felströmmar, skyddar kritiska komponenter och säkerställer tillförlitlig drift av PV-systemet.

Produktdrifts- och installationsförhållanden

Höjd: ≤ 2000 m; För högre höjder, se tillverkaren.

Omgivningstemperatur: −25 ° C till +40 ° C, med ett 24-timmars genomsnitt som inte överstiger +35 ° C; Utanför detta sortiment, kontakta tillverkaren.

Installation: Montera enheten i en vattentät distributionshölje.

Produktinformation

Klassad isoleringsspänning (UI)	1250V
Betygsatt driftspänning (UE)	DC (IP): 15V, 60V, 100V, 180V, 250V; DC (2p): 125V, 375V, 550V, 600V, 800V DC (3P): 750V, 800V; DC (4P): 800V, 1000V, 1200V
Nominell ramström	63a
Olika strömmar med samma skalram	6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Nominell drift kortslutning Breaking Capacity (ICS = ICU)	6KA
Nominell drift kortslutning Breaking Capacity (ICS = ICU)	2p 800v \ 4p 1200v 2ka
Mekaniskt liv	20000sekunder
Elektriskt liv	10000Sekund (nedanstående125V / 1P, under DC250V / 2P), 1000 sekunder (andra spänningsspecifikationer)
Certifikat	CB CEC CCC
Klassad impuls tål spänning uimp	6KA
Snubbla egenskaper / trippningstyp	B / c; Termisk porslin
Överspänningsnivå	Ⅲ
föroreningsklass	3
Skyddsgrad	IP40; Anslutningsport IP20
Fuktig värmemotstånd	Klass 2
Relativ luftfuktighet	≤95%
Standard	IEC 60947-2 GB / T 14048.2
Seismisk motstånd	Grund IEC 60068-2-6
Mekaniska chockmotståndsparametrar	Basis LEC 60068-2-27
Driftstemperatur	-30 ℃ ~ 70 ℃
Fuktig värmemotstånd	DB -klass (temperatur 55 ℃ 6 cykel)
Lagringsmiljöperatur	-30 ℃ ~ 70 ℃
Höjd över havet	≤2000m
Vikt	0,12 kg/p
inhägnad	Av / sd / mx / mn / mx + av
MX styrspänning oss	DC: 12V, 24V, 220V; AC: 110V, 220V, 380V Det rekommenderas att strömförsörjningen inte ska vara lägre än 75W
Mn -nominell spänning FN	AC220V AC380V
